Ki sa ki yon sistèm kominikasyon endistriyèl e poukisa li enpòtan

Entwodiksyon

Nan automatisation endistriyèl, kominikasyon se enfrastrikti ki pèmèt machin yo, detèktè yo, kontwolè yo, ak lojisyèl yo aji sou menm enfòmasyon an nan bon moman an. Yon sistèm kominikasyon endistriyèl bati pou echanj done deterministik, gwo disponiblite, ak operasyon serye nan anviwònman difisil kote reta oswa echèk ka deranje pwodiksyon epi konpwomèt sekirite. Konprann kijan sistèm sa yo fonksyone ede eksplike poukisa faktori yo ka kontwole ekipman an tan reyèl, kowòdone pwosesis atravè plizyè aparèy, epi konekte teknoloji operasyonèl ak sistèm biznis yo. Seksyon ki vin apre yo dekri sa yon sistèm kominikasyon endistriyèl gen ladan l, kijan li diferan de rezo estanda, ak poukisa li afekte dirèkteman tan disponiblite, efikasite, ak vizibilite.

Poukisa Sistèm Kominikasyon Endistriyèl yo Enpòtan

An sistèm kominikasyon endistriyèlsèvi kòm sistèm nève santral lafabrikasyon modèn, kontwòl pwosesis, ak anviwònman automatisation. Kontrèman ak rezo IT antrepriz estanda ki priyorize Pleasant ak koneksyon laj, rezo endistriyèl yo fèt pou fasilite echanj done presi an tan reyèl ant detèktè, aktuateur, kontwolè lojik pwogramasyon (PLC), ak sistèm sipèvizyon. Pou konble diferans ki genyen ant teknoloji operasyonèl (OT) ak teknoloji enfòmasyon (IT), sistèm sa yo fòme enfrastrikti fondamantal ki nesesè pou inisyativ Endistri 4.0 yo.

Anje finansye ak operasyonèl nan anviwònman endistriyèl yo mande achitekti kominikasyon espesyalize. Yon pann rezo tanporè oswa yon gwo pik latans ki ta ka lakòz yon pwoblèm tampon momantane nan yon anviwònman biwo ka lakòz domaj katastwofik nan ekipman yo, danje sekirite, oswa plizyè milye dola nan materyèl resikle nan yon faktori. Kidonk, sistèm kominikasyon endistriyèl yo fèt pou garanti livrezon done nan delè strik ak kantifyab, souvan vize metrik disponiblite rezo 99.999% oswa plis.

Kijan yo amelyore disponiblite ak vizibilite

Lè yo fasilite echanj done rapid ant aparèy nivo teren ak sistèm sipèvizyon, kontwòl ak akizisyon done (SCADA) nivo siperyè, rezo modèn yo amelyore efikasite ekipman an jeneral (OEE) anpil. Telemetri kontinyèl pèmèt responsab plant yo chanje soti nan modèl antretyen reyaktif rive nan modèl antretyen prediktif. Lè detèktè vibrasyon ak motè yo kominike san pwoblèm sou chanèl ki gen gwo Pleasant—souvan k ap opere a 100 Mbps rive 1 Gbps—motè analiz yo ka detekte anomali mikwoskopik anvan echèk mekanik yo rive.

Vizibilite kontinyèl sa a diminye dirèkteman tan pann sanzatann. Nan endistri pwosesis lou yo, kote yon sèl èdtan pwodiksyon ki kanpe ka lakòz depans ki depase $100,000, kapasite pou remonte yon fay rezo rive nan yon pò espesifik oswa yon kab ki kraze an segonn olye de kèk èdtan chanje fondamantalman paradig antretyen an. Pwotokòl dyagnostik avanse entegre nan sistèm kominikasyon an bay presizyon egzak konsènan sante rezo a, minimize reta depanaj epi maksimize tan disponiblite operasyonèl.

Poukisa entèoperabilite, determinism, ak sekirite sibernetik enpòtan

Diferans prensipal yon sistèm kominikasyon endistriyèl se detèminism—garanti absoli ke yon mesaj pral transmèt epi resevwa nan yon delè presi ak previzib. Nan aplikasyon kontwòl mouvman, tankou bra robotik senkronize oswa liy anbalaj gwo vitès, jitter rezo a souvan dwe kenbe anba 1 mikrosegond. San presizyon detèminist sa a, kowòdinasyon milti-aks la echwe, sa ki lakòz domaj pwodwi ak kolizyon mekanik.

Entèoperabilite asire ke ekipman diferan ki soti nan plizyè vandè ka kominike san blokaj propriétaires. Pwotokòl estanda yo pèmèt enstalasyon yo entegre machin espesyalize nan yon rezo ki sou tout plant lan, sa ki diminye depans pou yon vandè ak entegrasyon. Sepandan, ogmantasyon koneksyon sa a elaji sifas atak la. Aplikasyon mezi sibersekirite solid, patikilyèman respè pou estanda IEC 62443 la, pa opsyonèl ankò. Sistèm kominikasyon endistriyèl yo dwe enkòpore enspeksyon pake pwofon, segmentasyon rezo, ak kontwòl aksè nan nivo pò pou defann kont menas sibersekirite ekstèn ak move konfigirasyon entèn yo.

Sa yon sistèm kominikasyon endistriyèl gen ladan l

Achitekti yon sistèm kominikasyon endistriyèl kouvri plizyè kouch, entegre pyès ki nan konpitè fizik ak pwotokòl lojisyèl konplèks san pwoblèm. An akò avèk Achitekti Referans Antrepriz Purdue a, sistèm sa yo divize trafik rezo a soti nan Nivo 0 (pwosesis fizik) rive nan Nivo 3 (sistèm operasyon fabrikasyon) ak pi lwen. Apwòch an kouch sa a asire ke done kontwòl kritik yo rete izole de trafik antrepriz ki mwens sansib a tan.

Kouch ak konpozan debaz yo

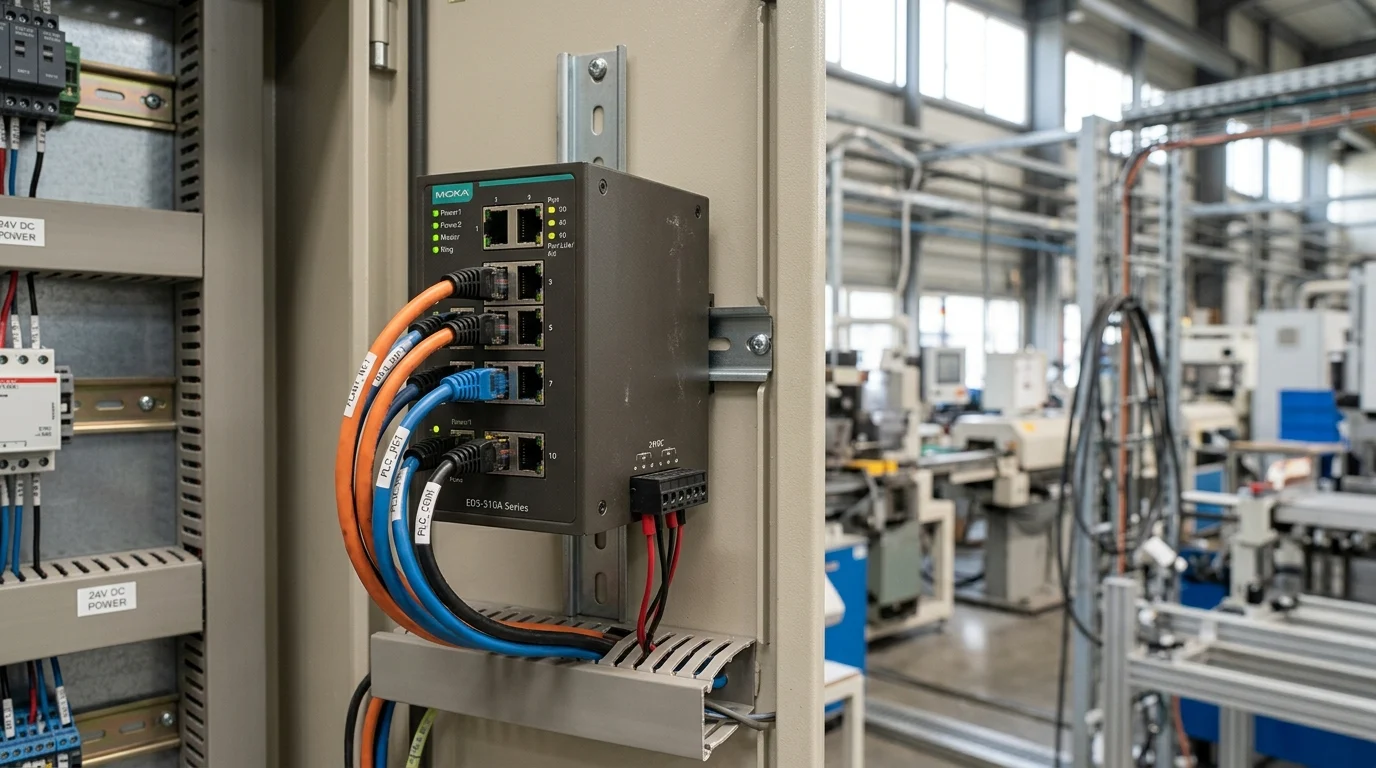

Nan nivo fondamantal la, konpozan fizik yo enkli switch ki ranfòse, routeurs, pòtay, ak kablaj ki fèt pou reziste tanperati ekstrèm, entèferans elektwomayetik (EMI) grav, ak vibrasyon pèsistan. Switch Ethernet endistriyèl yo, pa egzanp, souvan prezante bwat ki gen klasman IP67, kouch konfòm sou sikwi yo, ak antre pouvwa redondan pou siviv kondisyon difisil nan etaj plant lan.

Anlè kouch fizik la, kouch lyen done yo ak kouch aplikasyon yo itilizepwotokòl endistriyèl espesyalize yopou jere trafik. Gateway ak aparèy informatique de pwent rezo yo aji kòm tradiktè, konvèti done seri ansyen yo an pake Ethernet modèn. Sa pèmèt machin ki pi ansyen ak izole yo patisipe nan estrateji koleksyon done avanse san yo pa bezwen yon revizyon konplè sou pyès ki nan konpitè a.

Kijan pwotokòl, medya, topoloji, ak konsepsyon fòm distribisyon

Chwa medya fizik la dikte anpil kapasite ak limitasyon rezo a. Kablaj kwiv endistriyèl estanda (Cat5e oswa Cat6a pè trese pwoteje) toupatou men li rete limite pa yon limit longè strik 100 mèt pa segman. Pou enstalasyon ki gaye oswa anviwònman ki gen EMI grav, yo deplwaye kablaj fib optik monomòd, ki kapab transmèt done sou distans ki depase 10 kilomèt san degradasyon siyal.

Konsepsyon topoloji a plis fòme rezistans sistèm nan. Pandan ke IT antrepriz yo tipikman depann sou topoloji zetwal, rezo endistriyèl yo souvan itilize konfigirasyon bag oswa daisy-chain pou optimize fil yo epi asire redondans. Pwotokòl tankou Media Redundancy Protocol (MRP) oswa Device Level Ring (DLR) pèmèt yon topoloji bag refè apre yon kab kraze an mwens ke 50 milisgond. Anplis de sa, yo aplike yon tan presi atravè IEEE 1588 Precision Time Protocol (PTP), ki senkronize revèy aparèy yo atravè rezo a ak yon presizyon sub-mikrosgond, yon nesesite pou yon kontwòl mouvman ki trè kowòdone.

Kijan Opsyon Pwotokòl yo Konpare

Evalye yon sistèm kominikasyon endistriyèl mande yon konpreyansyon pwofon sou mekanis pwotokòl yo. Tranzisyon soti nan otobis seri propriétaires rive nan estanda ki baze sou Ethernet inifye kouch fizik la, men kouch aplikasyon yo rete trè espesyalize. Chwazi pwotokòl ki kòrèk la dikte non sèlman vitès rezo a, men tou kantite maksimòm aparèy li ka sipòte ak konpleksite entegrasyon li.

Kritè kle pou seleksyon pwotokòl

Enjenyè yo dwe evalye pwotokòl yo ki baze sou kritè pèfòmans strik: tan sik minimòm, kantite maksimòm ne, sipò topoloji, ak mekanis redondans natif natal. Yon plant automatisation pwosesis k ap siveye nivo tank yo ka sèlman mande tan sik nan plizyè santèn milisegond, sa ki fè kominikasyon TCP/IP estanda a sifi. Okontrè, yon machin enprime gwo vitès mande tan sik anba 1 milisegond.

Yon lòt kritè enpòtan se efikasite chaj pwotokòl la. Gen kèk pwotokòl ki pote anpil depans pou routaj ak dyagnostik, sa ki akseptab pou rezo SCADA gwo echèl men ki danjere pou kontwòl nivo machin ki trè determinis. Chwa pwotokòl la enfliyanse anpil tou pri pyès ki nan konpitè yo, paske kèk estanda pèfòmans segondè mande sikwi entegre espesifik pou aplikasyon (ASIC) oswa seri pòtay pwogramab sou teren (FPGA) andedan chak aparèy teren.

Ethernet Endistriyèl vs otobis

Achitekti ansyen bis teren yo, tankou PROFIBUS DP oubyen Modbus RTU, fonksyone sou koneksyon seri (pa egzanp, RS-485). Rezo sa yo trè solid e deterministik men yo soufri gwo limitasyon Pleasant, tipikman limite a 12 Mbps pou PROFIBUS e pi ba anpil pou lòt yo. Yo estrikteman yerarchize e yo gen difikilte pou jere gwo volim done dyagnostik ke sistèm antretyen prediktif modèn yo mande.

Pwotokòl Ethernet endistriyèl yo, tankou PROFINET, EtherNet/IP, ak EtherCAT, te ranplase anpil fieldbus nan nouvo deplwaman yo. K ap opere nan 100 Mbps rive 1 Gbps, Ethernet Endistriyèl bay Pleasant ki nesesè pou transmèt tou de done kontwòl an tan reyèl ak done dyagnostik ki pa an tan reyèl sou menm fil fizik la. Pandan ke rezo fieldbus yo souvan limite a 32 oswa 128 ne pa segman, rezo Ethernet Endistriyèl yo ka teyorikman elaji a plizyè milye aparèy ki konekte youn ak lòt, depi rezo a byen segmante.

Konpwomi nan latans, évolutivité, ak robustès

Pou rive nan yon latans ultra-ba souvan, sa mande pou fè konpwomi nan konpatibilite rezo estanda. Pa egzanp, EtherCAT rive nan tan sik mwens pase 100 mikrosegond pou 1,000 pwen I/O distribye lè l sèvi avèk yon mekanis "pwosesis sou plas". Sepandan, sa mande pyès ki nan konpitè espesyalize nan nœd esklav yo epi li pa itilize switch Ethernet estanda nan segman EtherCAT la.

Okontrè, pwotokòl tankou EtherNet/IP yo depann antyèman sou pyès ki nan konpitè Ethernet estanda ki pa modifye ak suite TCP/UDP/IP la. Sa maksimize évolutivité ak entegrasyon IT/OT san pwoblèm, men fè reyalizasyon detèminism sub-milisegond plis depann sou konfigirasyon rezo atansyon, priyorizasyon Kalite Sèvis (QoS), ak switch jere pèfòmans segondè.

Kijan pou chwazi bon sistèm nan

Pou konsepsyone ak deplwaman yon sistèm kominikasyon endistriyèl solid, li nesesè pou jwenn yon balans ant bezwen operasyonèl imedya yo ak évolutivité ak sekirite alontèm. Yon evalyasyon teknik sèlman sou Pleasant ak latans pa sifi; enjenyè yo dwe adopte yon pèspektiv Pri Total de Posesyon (TCO) ki pran an kont travay entegrasyon an, antretyen kontinyèl la, ak bezwen inevitab pou ekspansyon nan lavni.

Evalye kondisyon aplikasyon yo ak baz enstale a

Estrateji migrasyon yo dwe pran an kont baz enstale ki deja egziste a. Nan anviwònman endistriyèl yo, ranplase nèt enfrastrikti fieldbus ansyen an raman ekonomikman posib. Okontrè, entegratè sistèm yo deplwayepòtay pwotokòl ak kontwolè kwenpou ankapsule done seri nan ankadreman Ethernet, konekte ansyen an ak nouvo a. Enjenyè yo dwe kalkile ak anpil atansyon latans ke pòtay tradiksyon sa yo entwodui pou asire bouk kontwòl yo rete estab.

Pou pwojè nouvo pwojè (greenfield), evalye évolutivité nœud yo enpòtan anpil. Planifikatè yo dwe prevwa kantite nœud rezo ki nesesè pandan dis ane kap vini yo. Yon pi bon pratik komen se pou konsepsyon sou-rezo ki pa itilize plis pase 50% a 60% nan Pleasant ki disponib yo ak kapasite nœud yo nan premye lansman an. Pa egzanp, limite yon sèl domèn difizyon a mwens pase 500 aparèy anpeche tanpèt difizyon yo degrade pèfòmans rezo a pandan etablisman an ap agrandi.

Nòm pou konfòmite, sekirite sibernetik, ak fyab

Kad konfòmite yo dikte baz pou sekirite fonksyonèl ak defans rezo a. Lè machin lou yo poze yon menas pou lavi moun, sistèm kominikasyon an dwe sipòte pwotokòl sekirite (pa egzanp, PROFIsafe, CIP Safety) ki konfòm ak IEC 61508. Pwotokòl sa yo itilize prensip kanal nwa pou reyalize Nivo Entegrite Sekirite 3 (SIL 3), sa ki asire pwobabilite pou yon pann danjere sou demann mwens pase 10^-7 pa èdtan.

An menm tan, achitekti rezo a dwe aliyen ak IEC 62443 la.estanda sibersekiriteSa enplike etabli zòn ak kanal sekirite distenk, deplwaye pare-feu endistriyèl, epi aplike sekirite pò strik. Dezaktive pò fizik ki pa itilize yo epi itilize filtraj adrès MAC nan nivo switch la se etap fondamantal pou reyalize yon pozisyon sekirite debaz.

Etap aplikasyon pou diminye risk entegrasyon an

Yon deplwaman ki reyisi depann sou yon validasyon solid ak etap pa etap pou diminye risk entegrasyon yo. Anvan enstalasyon fizik la, yo ta dwe fè yon Tès Akseptasyon Faktori (FAT) konplè pou simile trafik pik rezo a epi valide entèoperabilite pwotokòl la. Faz tès sa a dwe verifye ke konfigirasyon Kalite Sèvis (QoS) yo bay priyorite kòrèkteman a pakè kontwòl kritik yo sou transfè done an mas.

Pandan aplikasyon fizik la, li nesesè pou respekte estanda kablaj yo byen. Yon move koneksyon tè oswa itilizasyon kab san pwoteksyon nan zòn ki gen gwo vòltaj ka entwodui entèferans elektwomayetik, sa ki ka mennen nan pèt pake ak defo tanzantan ki difisil pou dyagnostike. Finalman, etabli yon nivo debaz pou pèfòmans rezo a—dokimante volim trafik nòmal yo, to jitter yo, ak chaj CPU switch yo—bay ekip antretyen yo done kantitatif ki nesesè pou detekte epi rezoud degradasyon rezo a anvan li afekte pwodiksyon an.

Pwen Enpòtan yo

• Konklizyon ak rezon ki pi enpòtan pou Sistèm Kominikasyon Endistriyèl la
• Espesifikasyon, konfòmite, ak verifikasyon risk ki vo valide anvan ou angaje w.
• Pwochen etap pratik ak avètisman lektè yo ka aplike imedyatman

Kesyon yo poze souvan

Ki sa ki se yon sistèm kominikasyon endistriyèl?

Li se yon rezo solid ki konekte detèktè, PLC, SCADA, telefòn, entèrkom, ak alam pou done ak vwa sikile yon fason fyab an tan reyèl atravè sit endistriyèl yo.

Poukisa yon sistèm kominikasyon endistriyèl enpòtan pou fonksyònman yon plant?

Li diminye tan pann lè li bay siyal rapid ak previzib ak yon vizibilite pi klè sou fay yo, sa ki ede ekip yo detekte pwoblèm yo bonè epi reyaji anvan fay yo sispann pwodiksyon an.

Ki pwodwi yo souvan itilize nan anviwònman difisil oswa danjere?

Chwa tipik yo enkli telefòn ki reziste eksplozyon oswa move tan, entèrfòn videyo, bwat apèl ijans, sistèm PA, ak aparèy IP PBX/VoIP ki fèt pou bri, pousyè, imidite, ak zòn risk.

Kouman pou mwen chwazi ant kwiv ak fib pou yon rezo endistriyèl?

Sèvi ak kwiv pwoteje pou distans ki pi kout jiska 100 mèt ak enstalasyon estanda. Chwazi fib pou long distans, zòn ki gen anpil EMI, oswa lè ou bezwen yon izolasyon ak yon fyab pi solid nan rezo a.
